AMNews 最新获悉，融速科技近日公布其激光送丝增材技术制造的5356铝合金工艺性能数据。作为航空航天、汽车制造、造船及建筑等领域广泛应用的铝镁合金材料，5356铝合金因良好的流动性、耐腐蚀性和可加工性而备受关注。
据融速科技方面介绍，通过工艺优化，采用激光送丝增材平台Laser One打印的5356铝合金样件，经热处理后展现出优异性能：
关键性能指标方面，该样件横纵向抗拉强度突破260MPa，优于传统电弧增材技术。具体数据显示，横向抗拉强度为266MPa，屈服强度为130MPa；纵向抗拉强度为266MPa，屈服强度为122MPa。对比融速科技5356铝合金WAAM（电弧增材制造）样件数据（横向抗拉255MPa，横向屈服117MPa，纵向抗拉238MPa，纵向屈服119MPa），激光送丝技术性能提升明显。
标准符合性方面，该样件各项指标均高于GB/T 10858-2023熔覆金属拉伸标准要求（抗拉强度≥250MPa，屈服强度≥120MPa，延伸率≥18%）。

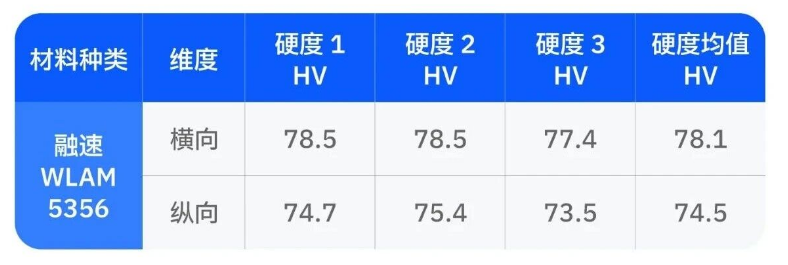

硬度均匀性方面，横向和纵向硬度数据表现出极高的一致性，横向硬度值为78.5、78.5、77.4HV，纵向硬度值为74.7、75.4、73.5HV，波动范围极小。
在化学成分与显微组织检测中，金相分析和X射线无损检测结果符合预期。
设备适配方面，目前5356铝合金工艺已适配融速科技全系激光送丝设备，包括科研激光送丝系统L1 Lite、Laser One、八轴激光送丝设备Robo L1及五轴激光送丝设备Laser Five。
更多详细技术参数可至融速科技官网查询。
AMNews将持续关注增材制造领域技术进展。
